Samodzielna diagnostyka czujnika różnicy ciśnień DPF to klucz do utrzymania sprawności filtra cząstek stałych i uniknięcia kosztownych napraw. W tym praktycznym przewodniku pokażę Ci, jak rozpoznać typowe objawy awarii, jakie narzędzia wykorzystać do weryfikacji jego działania oraz jak krok po kroku przeprowadzić diagnostykę, abyś mógł szybko zidentyfikować problem i zapobiec poważniejszym usterkom w swoim pojeździe.
Jak samodzielnie zdiagnozować czujnik różnicy ciśnień DPF objawy, metody i narzędzia.
- Główne objawy awarii czujnika to zapalenie się kontrolki „check engine” lub DPF, spadek mocy silnika, zwiększone zużycie paliwa oraz problemy z regeneracją filtra.
- Do diagnostyki wykorzystuje się komputer diagnostyczny (odczyt kodów błędów i wartości rzeczywistych), multimetr (pomiar napięć) oraz inspekcję wizualną wężyków i samego czujnika.
- Najczęstsze przyczyny usterek to zatkane lub sparciałe wężyki ciśnieniowe, uszkodzenia mechaniczne lub elektryczne czujnika oraz wpływ wysokich temperatur i wilgoci.
- Po wymianie czujnika kluczowa jest jego adaptacja (kalibracja) za pomocą komputera diagnostycznego, aby sterownik silnika prawidłowo interpretował nowe wartości.
- Koszty nowego czujnika są zróżnicowane i wahają się od około 60 zł za zamienniki do ponad 1300 zł za oryginalne części, w zależności od marki i producenta.
Czujnik różnicy ciśnień DPF to moim zdaniem jeden z najbardziej niedocenianych, a jednocześnie kluczowych elementów układu wydechowego w nowoczesnych dieslach. Jego rola jest prosta, ale niezwykle istotna: monitoruje stan zapełnienia filtra cząstek stałych (DPF). Działa na zasadzie pomiaru ciśnienia spalin przed i za filtrem. Na podstawie różnicy tych wartości sterownik silnika (ECU) ocenia, jak bardzo DPF jest zapchany sadzą i decyduje, kiedy należy rozpocząć proces regeneracji, czyli wypalania nagromadzonej sadzy. Bez prawidłowych danych z tego czujnika, cały system DPF nie może funkcjonować poprawnie.
Awaria czujnika różnicy ciśnień DPF to nie tylko drobna usterka to potencjalna katastrofa dla całego układu. Gdy czujnik podaje błędne dane, sterownik silnika nie jest w stanie prawidłowo ocenić stopnia zapchania filtra. Skutkuje to nieprawidłową lub całkowicie zaniechaną regeneracją DPF. W efekcie filtr szybko się zapycha, co może prowadzić do jego trwałego uszkodzenia, a w skrajnych przypadkach nawet do uszkodzenia silnika. Koszty wymiany DPF idą w tysiące złotych, więc wczesna diagnostyka i wymiana czujnika to inwestycja, która się opłaca.
Typowe objawy awarii czujnika
Kontrolki ostrzegawcze na desce rozdzielczej
Pierwszym i najczęściej zauważalnym objawem problemów z czujnikiem różnicy ciśnień DPF jest zapalenie się odpowiednich kontrolek na desce rozdzielczej. Najczęściej będzie to kontrolka "check engine" (MIL) lub dedykowana kontrolka DPF, często w postaci symbolu filtra. Czasami towarzyszy im komunikat tekstowy na wyświetlaczu komputera pokładowego. Kiedy widzę takie sygnały, od razu wiem, że trzeba działać i nie ignorować problemu.
Spadek mocy i zwiększone zużycie paliwa
Uszkodzony czujnik różnicy ciśnień DPF może wprowadzać sterownik silnika w błąd, co prowadzi do nieprawidłowego zarządzania procesem spalania. Silnik, próbując skompensować nieprawidłowe ciśnienie w układzie wydechowym lub przygotowując się do regeneracji, która nie następuje, może stracić zauważalnie moc. Dodatkowo, często obserwuję zwiększone zużycie paliwa, ponieważ ECU może próbować podnieść temperaturę spalin, by wymusić regenerację, nawet jeśli nie jest ona potrzebna lub możliwa.Problemy z regeneracją DPF i tryb awaryjny
To chyba najbardziej frustrujący objaw dla kierowcy. Awaria czujnika sprawia, że proces regeneracji DPF staje się loterią często jest nieudany lub w ogóle się nie rozpoczyna. Może to objawiać się czarnym dymem z rury wydechowej (gdy filtr jest przepełniony i próbuje się wypalić w niekontrolowany sposób) lub, co gorsza, przejściem samochodu w tryb awaryjny (tzw. tryb serwisowy, limp mode). W takiej sytuacji moc silnika jest drastycznie ograniczona, a jazda staje się niemożliwa do dalszej trasy.
Metody diagnostyki czujnika różnicy ciśnień DPF
Inspekcja wizualna
Co sprawdzić podczas oględzin?
Zawsze zaczynam od najprostszej metody inspekcji wizualnej. Często już na tym etapie można znaleźć przyczynę problemu. Oto lista kontrolna, którą zawsze stosuję:
- Stan samego czujnika: Szukam widocznych uszkodzeń mechanicznych, pęknięć obudowy, śladów przegrzania lub korozji.
- Wtyczka elektryczna: Sprawdzam, czy wtyczka jest dobrze osadzona, czy nie ma luzów, a także czy piny nie są skorodowane, zgięte lub uszkodzone. Czasem wystarczy zabrudzenie, by czujnik przestał działać.

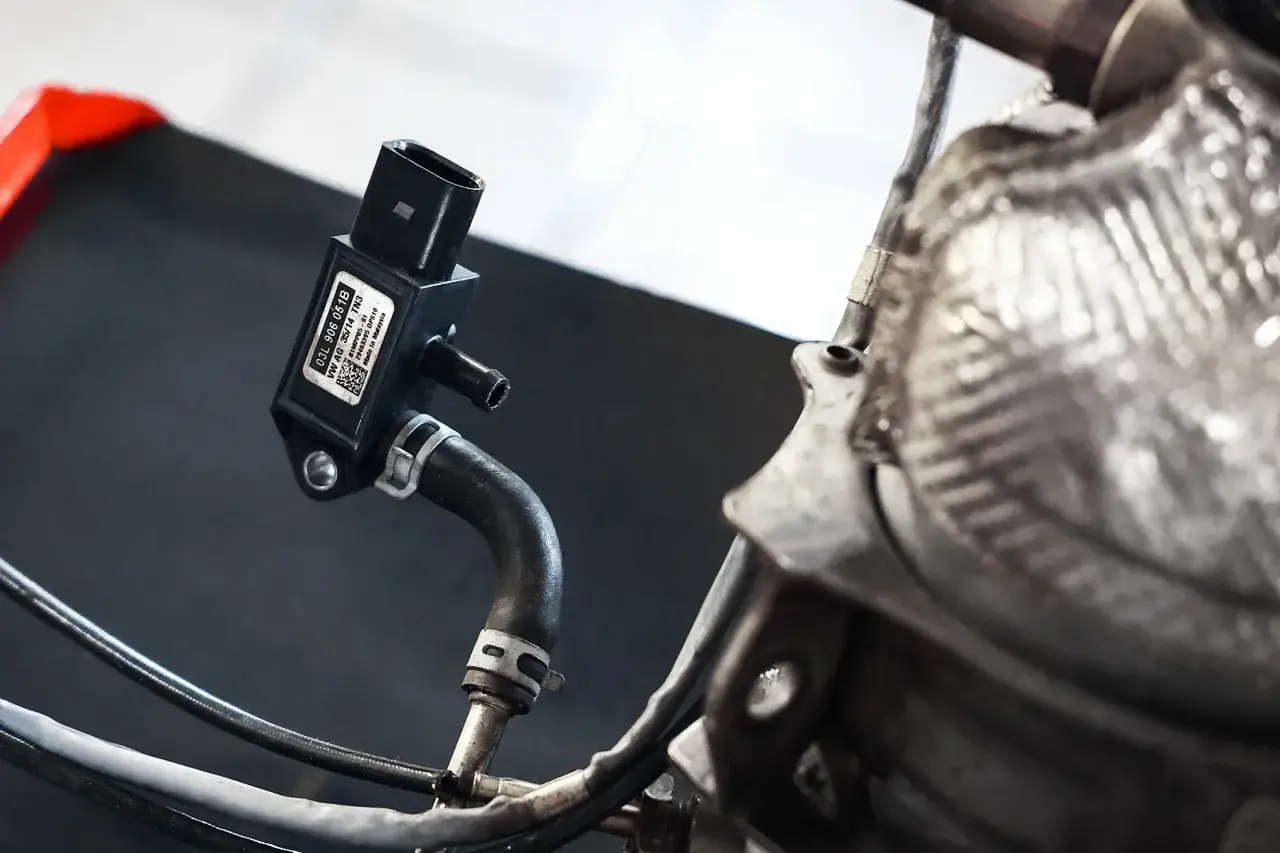

- Wężyki ciśnieniowe: To bardzo ważny punkt. Wężyki prowadzące od filtra DPF do czujnika są narażone na wysokie temperatury i zanieczyszczenia. Szukam oznak sparciałości, pęknięć, przetarć, a także upewniam się, że nie są zatkane sadzą lub stopione. Nawet niewielka nieszczelność lub niedrożność może całkowicie zakłócić pomiar.
Diagnostyka komputerowa

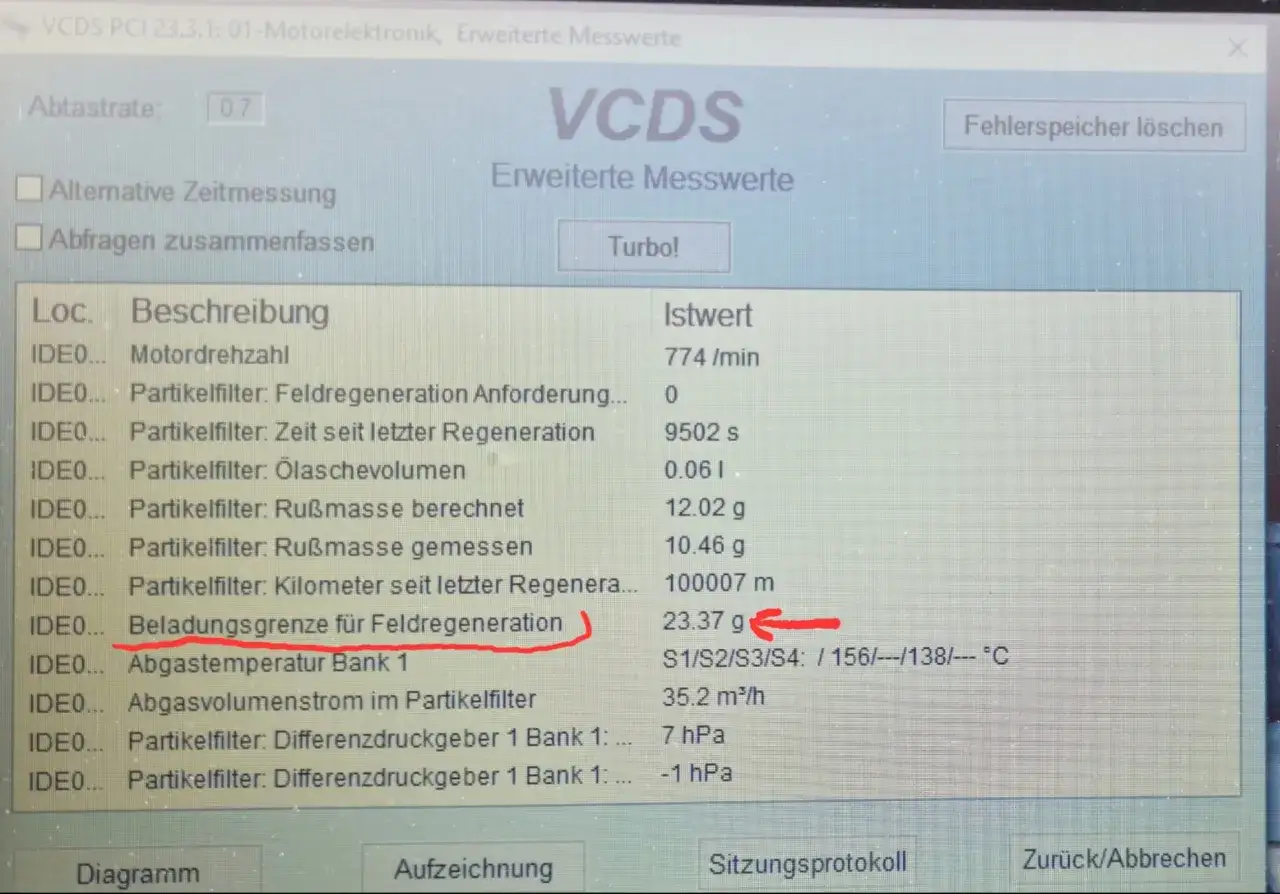

To moim zdaniem najskuteczniejsza metoda diagnostyki. Podłączenie komputera diagnostycznego pozwala na odczytanie kodów błędów, które precyzyjnie wskazują na problem. Typowe kody związane z czujnikiem różnicy ciśnień DPF to P2452, P2453, P2454, P2455 wszystkie one bezpośrednio odnoszą się do obwodu czujnika. Co więcej, komputer umożliwia monitorowanie wartości ciśnienia w czasie rzeczywistym. Mogę obserwować, jak zmienia się ciśnienie na biegu jałowym i pod obciążeniem, co daje mi pełny obraz sytuacji. Jeśli wartości są nielogiczne lub nie zmieniają się, to jasny sygnał, że czujnik jest uszkodzony.
Pomiar multimetrem
Jak sprawdzić czujnik multimetrem?
Jeśli nie mam dostępu do komputera diagnostycznego, multimetr jest moim kolejnym narzędziem. Pozwala on na sprawdzenie podstawowych parametrów elektrycznych czujnika:
- Sprawdzenie napięcia zasilania: Odłączam wtyczkę od czujnika. Następnie, przy włączonym zapłonie, mierzę napięcie między pinami zasilającymi (zazwyczaj jest to 5V) a masą. Brak napięcia lub zbyt niskie napięcie wskazuje na problem z instalacją elektryczną, a nie samym czujnikiem.
- Sprawdzenie masy: Upewniam się, że masa (0V) jest prawidłowo doprowadzona do czujnika.
- Pomiar napięcia sygnałowego: Podłączam czujnik z powrotem i delikatnie wpinam się w przewód sygnałowy (lub używam specjalnej przejściówki). Na biegu jałowym napięcie sygnałowe powinno być niskie, np. około 0,5V. Wraz ze wzrostem obrotów silnika (lub po dodaniu gazu) napięcie to powinno proporcjonalnie rosnąć. Jeśli napięcie jest stałe, nieprawidłowe (np. cały czas wysokie lub niskie) i nie reaguje na zmiany obrotów, to czujnik jest uszkodzony.
Zaawansowana weryfikacja manometrem
Dla bardziej zaawansowanych diagnostów, a także w przypadku wątpliwości po wcześniejszych testach, polecam weryfikację czujnika za pomocą manometru. Metoda ta polega na wpięciu manometru (najlepiej o zakresie 0-1 bar lub 0-15 PSI, aby uzyskać precyzyjne odczyty) w wężyki ciśnieniowe, tuż przy czujniku. Dzięki temu mogę porównać odczyty z komputera diagnostycznego (lub multimetru) z rzeczywistym ciśnieniem. Jeśli wartości znacznie się różnią, wiem, że problem leży w czujniku lub jego połączeniach, a nie w samym układzie wydechowym.
Najczęstsze przyczyny uszkodzeń czujnika
Zatkane lub nieszczelne wężyki ciśnieniowe
To jedna z najczęstszych, a zarazem często pomijanych przyczyn błędnych odczytów. Wężyki ciśnieniowe prowadzące od filtra do czujnika są narażone na sadzę, wilgoć i wysokie temperatury. Z czasem mogą zatkać się sadzą, sparcieć, pęknąć lub stopić się. Nieszczelność w wężyku lub w samym układzie wydechowym przed lub za DPF spowoduje, że czujnik będzie mierzył nieprawidłową różnicę ciśnień, nawet jeśli sam jest sprawny. Zawsze sprawdzam je bardzo dokładnie.
Uszkodzenia mechaniczne i elektryczne
Czujnik, podobnie jak wiele innych komponentów w komorze silnika, jest narażony na uszkodzenia mechaniczne wibracje, uderzenia kamieni czy nawet nieumiejętne manipulacje podczas innych napraw. Przepalenie lub uszkodzenie przewodów elektrycznych, czy to na skutek przegryzienia przez gryzonie, czy przetarć, również skutecznie unieruchamia czujnik. Zawsze zwracam uwagę na stan izolacji i ciągłość przewodów.
Wpływ wysokich temperatur i wilgoci
Środowisko pracy czujnika jest ekstremalne. Wysokie temperatury panujące w komorze silnika, zwłaszcza w pobliżu układu wydechowego, w połączeniu z wilgocią (np. z kałuż, deszczu, czy mycia silnika) mogą prowadzić do korozji, degradacji materiałów i skrócenia żywotności czujnika. To dlatego często widzę uszkodzenia czujników, które po prostu "starzeją się" szybciej niż inne elementy.
Wymiana i adaptacja nowego czujnika
Wybór odpowiedniej części

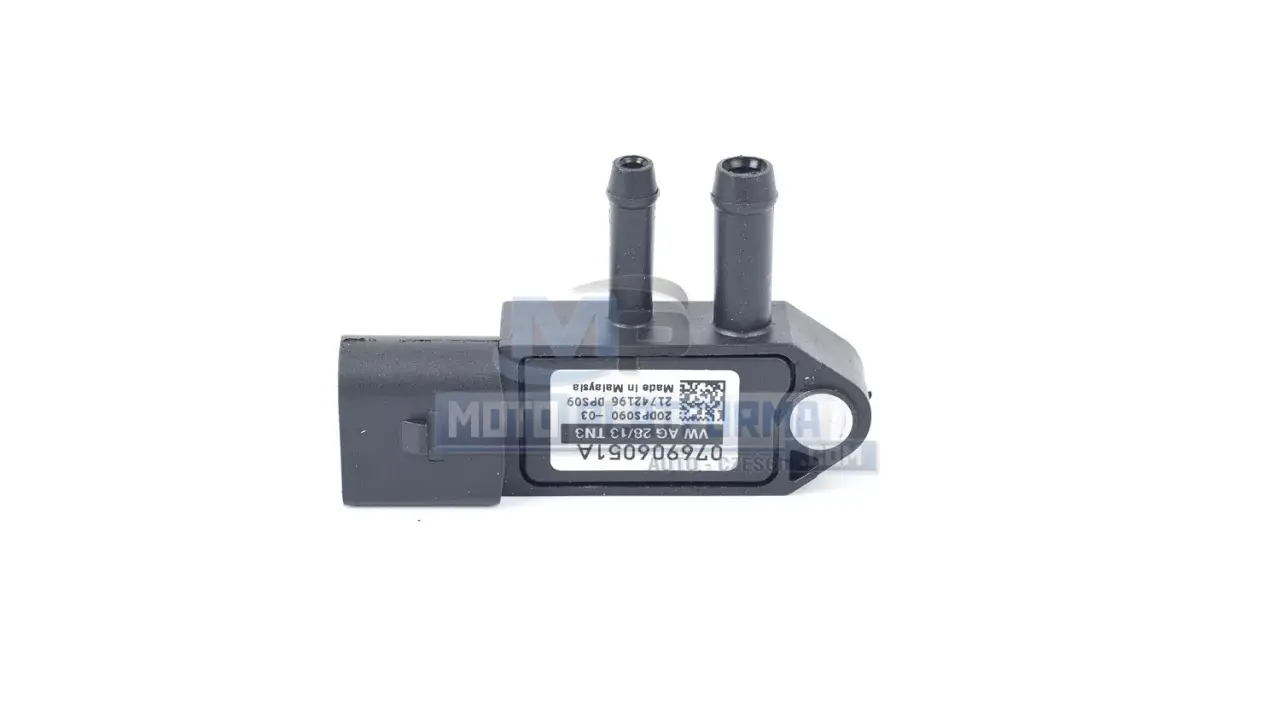

Kiedy już zdiagnozuję uszkodzony czujnik, staję przed wyborem nowej części. Rynek oferuje szeroki zakres cen i jakości. Ceny nowych czujników różnicy ciśnień DPF są bardzo zróżnicowane od około 60 zł za zamienniki po ponad 1300 zł za oryginalne komponenty OEM (np. Bosch). Różnica w cenie wynika głównie z marki samochodu i producenta części. Zawsze zalecam wybór sprawdzonego producenta, nawet jeśli to zamiennik, aby mieć pewność co do jakości i trwałości. Czasem warto dopłacić, by uniknąć ponownej wymiany po krótkim czasie.
Adaptacja (kalibracja) czujnika
Po wymianie czujnika na nowy, w większości modeli samochodów konieczne jest przeprowadzenie jego adaptacji (kalibracji) za pomocą komputera diagnostycznego. Ten proces jest absolutnie kluczowy dla prawidłowego działania układu DPF. Adaptacja informuje sterownik silnika o zamontowaniu nowego elementu i resetuje wyuczone wartości. Bez tego ECU może nadal bazować na starych, błędnych danych, co może prowadzić do dalszych problemów z DPF, a nawet do jego szybkiego zapchania. Chociaż niektóre źródła sugerują, że adaptacja nie zawsze jest wymagana, ja zawsze ją wykonuję, by mieć pewność, że system działa optymalnie.
Przeczytaj również: Renault Laguna 3 2.0 dCi DPF: Czy masz go? Sprawdź i uniknij problemów
Najczęstsze błędy podczas wymiany
Z mojego doświadczenia wynika, że podczas wymiany czujnika różnicy ciśnień DPF najczęściej popełniane są następujące błędy:
- Pominięcie adaptacji: Jak już wspomniałem, to krytyczny krok, którego zaniechanie może uniemożliwić prawidłowe działanie nowego czujnika.
- Brak kontroli stanu wężyków ciśnieniowych: Wymiana samego czujnika bez sprawdzenia i ewentualnej wymiany sparciałych lub zatkanych wężyków to proszenie się o powtórkę problemu.
- Wybór nieodpowiedniej części: Zakup czujnika o niewłaściwych parametrach lub od niesprawdzonego producenta może skutkować jego szybką awarią lub błędnymi odczytami.
- Niewłaściwy montaż: Luźne podłączenia, zagięte wężyki czy uszkodzone piny we wtyczce mogą prowadzić do nieprawidłowego działania.
