Jak zmierzyć rozstaw śrub 5x w feldze? Poradnik krok po kroku

Ten artykuł stanowi kompleksowy przewodnik, który krok po kroku wyjaśnia, jak precyzyjnie zmierzyć rozstaw śrub (PCD) w feldze z pięcioma otworami. Dowiesz się, dlaczego ten pomiar jest kluczowy dla bezpieczeństwa, jakie narzędzia są niezbędne i jak uniknąć najczęstszych błędów, aby prawidłowo dobrać felgi do swojego samochodu.

Rozstaw śrub (PCD) dlaczego jest tak ważny?

Jako Sylwester Pietrzak, zawsze podkreślam, że rozstaw śrub, czyli PCD (Pitch Circle Diameter), to jeden z najważniejszych parametrów, który musimy wziąć pod uwagę przy doborze felg. To dosłownie średnica okręgu, na którym rozmieszczone są otwory montażowe felgi, a jego idealne dopasowanie do piasty samochodu jest absolutnie kluczowe dla naszego bezpieczeństwa. W przypadku felg z pięcioma otworami, zadanie to staje się nieco bardziej skomplikowane, ponieważ, w przeciwieństwie do felg z parzystą liczbą otworów, nie znajdziemy tu otworów leżących dokładnie naprzeciwko siebie. To właśnie ten brak symetrii wymaga od nas zastosowania specjalnych metod pomiarowych, o których zaraz opowiem.

PCD zawsze zapisujemy w formacie, który wskazuje liczbę otworów i średnicę okręgu w milimetrach na przykład 5x112 oznacza felgę z pięcioma otworami, których środki leżą na okręgu o średnicy 112 mm. Jak już wspomniałem, w felgach z parzystą liczbą otworów (np. 4 czy 6) pomiar jest prostszy, bo wystarczy zmierzyć odległość między dwoma przeciwległymi otworami. W przypadku pięciu otworów, taka prosta linia nie istnieje, co zmusza nas do bardziej przemyślanych działań i precyzyjnych obliczeń.

Niestety, nawet minimalna pomyłka w pomiarze rozstawu śrub mówimy tu o zaledwie 1-2 milimetrach może mieć katastrofalne skutki. Nieprawidłowo dobrana felga nie będzie idealnie przylegać do piasty, co prowadzi do szeregu poważnych problemów, takich jak:

• Wibracje kierownicy: Już przy niewielkich prędkościach odczujesz nieprzyjemne drgania, które z czasem będą się nasilać.
• Uszkodzenia śrub i gwintów: Nieprawidłowe obciążenie spowoduje nadmierne naprężenia, co może doprowadzić do wyrobienia gwintów lub nawet pęknięcia śrub mocujących.
• Uszkodzenia piasty: Długotrwała jazda z źle dopasowaną felgą obciąża piastę, prowadząc do jej przedwczesnego zużycia i kosztownych napraw.
• Ryzyko odpadnięcia koła: W najbardziej ekstremalnych i tragicznych przypadkach, źle zamontowane koło może po prostu odpaść podczas jazdy, stwarzając śmiertelne zagrożenie dla Ciebie i innych uczestników ruchu.

Dlatego właśnie tak bardzo podkreślam wagę precyzji w tym procesie.

Niezbędne narzędzia do pomiaru rozstawu śrub

Aby pomiar rozstawu śrub w feldze 5-otworowej był nie tylko możliwy, ale przede wszystkim dokładny i wiarygodny, potrzebujemy odpowiednich narzędzi. Zapomnijmy o improwizacji tutaj liczy się precyzja. Oto, co Sylwester Pietrzak poleca mieć pod ręką:

Suwmiarka to absolutna podstawa. Niezależnie od tego, czy wybierzesz model analogowy, czy elektroniczny, kluczowe jest to, że pozwala ona na pomiar z dokładnością do setnych części milimetra. Bez takiej precyzji, wszystkie nasze wysiłki mogą pójść na marne. To właśnie suwmiarka umożliwi nam zmierzenie odległości między środkami otworów z taką dokładnością, jaka jest niezbędna do prawidłowego obliczenia PCD.

Chciałbym stanowczo odradzić używanie zwykłej linijki czy miarki zwijanej. Ich dokładność jest po prostu niewystarczająca do tego typu pomiarów. Różnica 1-2 milimetrów, która dla linijki jest często niezauważalna, w przypadku rozstawu śrub ma kolosalne znaczenie dla bezpieczeństwa i prawidłowego montażu koła. Nie ryzykujmy!

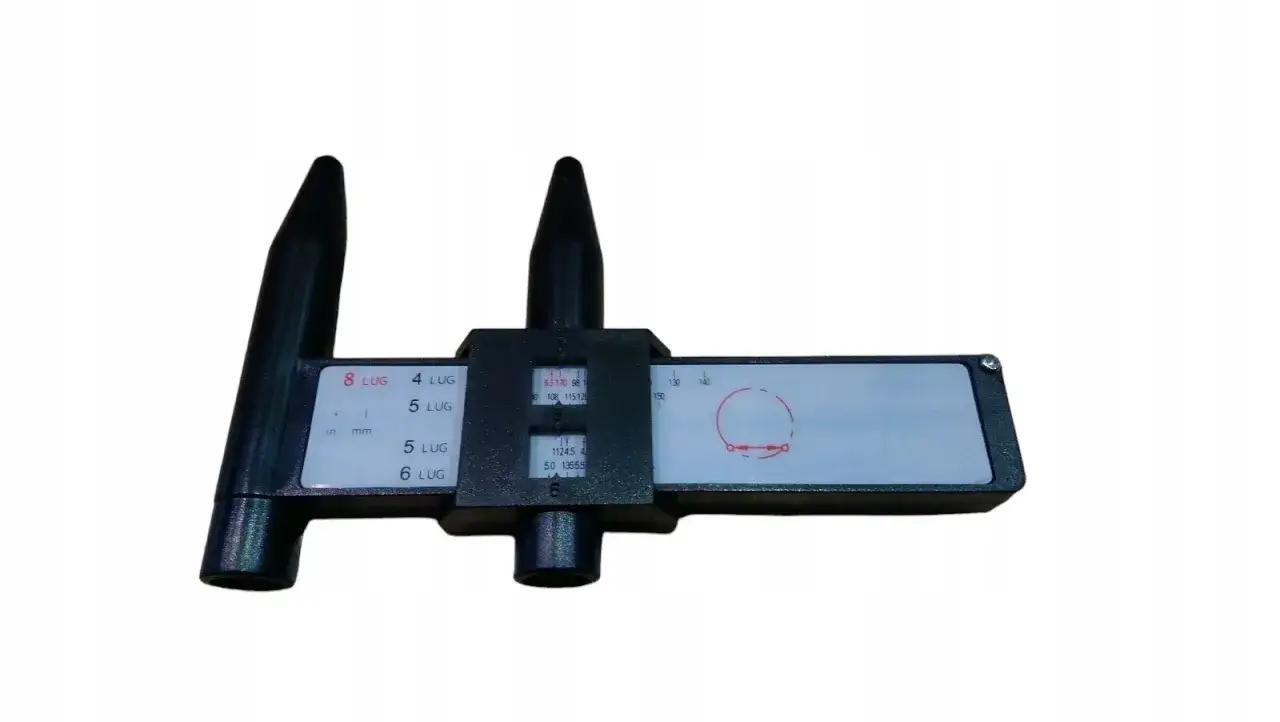

Dla osób, które zajmują się felgami na co dzień, czyli dla profesjonalistów i warsztatów, istnieją specjalistyczne przymiary PCD (PCD gauge). To narzędzia, które pozwalają na błyskawiczny i niezwykle dokładny odczyt rozstawu śrub, eliminując potrzebę ręcznych obliczeń. Jeśli jednak mierzysz rozstaw okazjonalnie, dobra suwmiarka w zupełności wystarczy.

Metoda pomiaru rozstawu śrub 5-otworowej felgi krok po kroku

Przejdźmy teraz do sedna, czyli do praktycznej instrukcji. Pamiętaj, że ta metoda, z wykorzystaniem współczynnika 1.051, jest powszechnie uznawana za najbardziej precyzyjną dla felg 5-otworowych. Postępuj zgodnie z poniższymi krokami:

1. Przygotowanie felgi: Upewnij się, że felga jest czysta i stabilnie ułożona na płaskiej powierzchni. Wszelkie zabrudzenia mogą zakłócić precyzję pomiaru.
2. Pomiar odległości między niesąsiadującymi otworami: Weź suwmiarkę i zmierz odległość między środkami dwóch otworów, które nie leżą obok siebie. Najłatwiej jest wybrać otwór nr 1 i otwór nr 3 (licząc je po kolei). To kluczowe, aby mierzyć od samych środków otworów, a nie od ich krawędzi to najczęstszy błąd! Postaraj się być jak najbardziej precyzyjny. Zapisz uzyskaną wartość.
3. Zastosowanie współczynnika: Ponieważ otwory nie leżą naprzeciwko siebie, musimy zastosować specjalny współczynnik korygujący. Dla felg 5-otworowych wynosi on 1.051. Teraz zastosuj prosty wzór:

   Zmierzona odległość x 1.051 = Rozstaw śrub (PCD)

   Ten współczynnik pozwala nam przeliczyć zmierzoną odległość na faktyczną średnicę okręgu PCD.

4. Przykład praktyczny: Załóżmy, że zmierzyłeś odległość między środkami niesąsiadujących otworów i wynosi ona 106.56 mm. Aby obliczyć PCD, wykonaj działanie:

   106.56 mm x 1.051 = 112.00 mm

   Oznacza to, że rozstaw śrub w tej feldze to 5x112. Widzisz, to wcale nie jest takie trudne, prawda?

Alternatywna metoda pomiaru z wykorzystaniem otworu centralnego

Istnieje również alternatywna metoda pomiaru, która wykorzystuje otwór centralny felgi. Choć jest ona nieco bardziej skomplikowana i, w mojej opinii, czasem mniej precyzyjna niż metoda ze współczynnikiem, warto ją znać jako opcję.

W tej metodzie musisz zmierzyć trzy kluczowe wartości za pomocą suwmiarki:

• A: Średnica otworu centralnego felgi.
• B: Średnica otworu na śrubę.
• C: Odległość między krawędzią otworu centralnego a krawędzią otworu na śrubę.

Następnie zastosuj następujący wzór:

PCD = A + B + (C x 2)

Pamiętaj, aby wszystkie pomiary były wykonane z najwyższą starannością.

Jak wspomniałem, z mojego doświadczenia wynika, że metoda ze współczynnikiem 1.051 jest zazwyczaj bardziej precyzyjna i mniej podatna na błędy, zwłaszcza dla osób, które nie wykonują takich pomiarów na co dzień. Mierzenie odległości między środkami otworów jest często łatwiejsze do wykonania z dużą dokładnością niż precyzyjne określanie krawędzi i średnic w metodzie z otworem centralnym.

Unikaj tych błędów podczas pomiaru rozstawu śrub

Nawet najbardziej doświadczonym zdarzają się pomyłki, ale w przypadku rozstawu śrub musimy być szczególnie ostrożni. Oto najczęstsze błędy, których należy unikać, aby zapewnić sobie bezpieczeństwo i prawidłowy montaż:

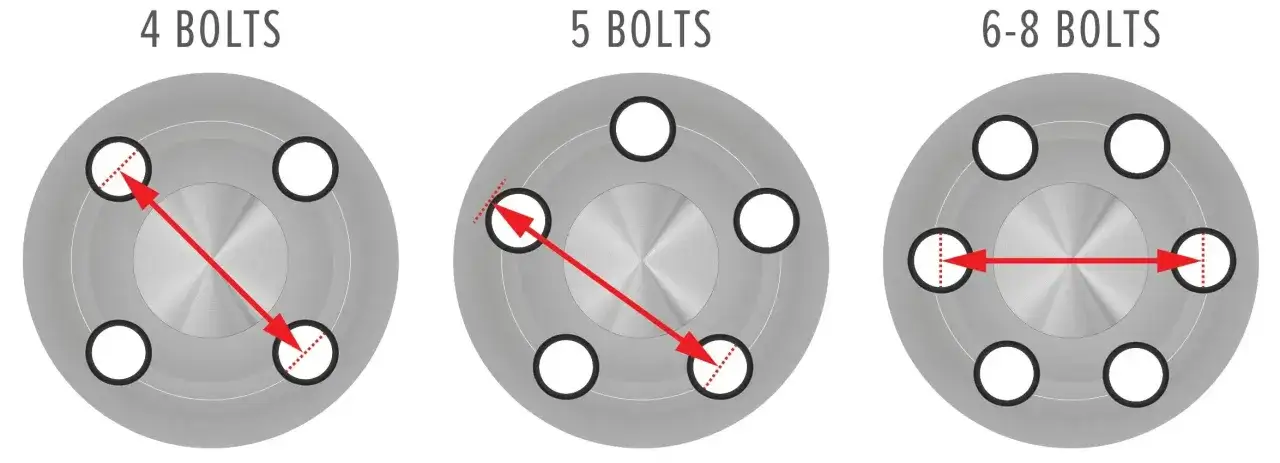

• Mierzenie od krawędzi zamiast od środków otworów: To chyba najpowszechniejszy błąd. Wielu ludzi mierzy od zewnętrznej lub wewnętrznej krawędzi otworów na śruby. Pamiętaj, że rozstaw śrub (PCD) to średnica okręgu, na którym leżą środki tych otworów. Mierzenie od krawędzi zawsze da błędny wynik, który może różnić się nawet o kilka milimetrów, co jest niedopuszczalne.
• Używanie nieprecyzyjnych narzędzi: Jak już wspominałem, linijka czy miarka zwijana nie zapewnią Ci wymaganej dokładności. Tylko suwmiarka, mierząca z dokładnością do setnych części milimetra, jest w stanie dostarczyć wiarygodnych danych. Ignorowanie tej zasady to prosta droga do błędnego pomiaru i potencjalnie niebezpiecznych konsekwencji.
• Błędy w obliczeniach lub zapominanie o współczynniku: Pośpiech i nieuwaga mogą prowadzić do pomyłek matematycznych. Upewnij się, że poprawnie zastosowałeś współczynnik 1.051 i dokładnie przeliczyłeś zmierzoną wartość. Jeśli masz wątpliwości, sprawdź obliczenia dwukrotnie.

Co zrobić, gdy rozstaw śrub minimalnie się różni?

Co zrobić, gdy po wszystkich staraniach okaże się, że rozstaw śrub minimalnie się różni na przykład o 1 lub 2 milimetry? Zdarza się. Na szczęście, istnieją pewne rozwiązania, które mogą uratować sytuację, ale zawsze podchodź do nich z rozwagą i świadomością ich ograniczeń.

Jednym z najpopularniejszych rozwiązań są śruby lub nakrętki pływające. Charakteryzują się one ruchomym stożkiem, który pozwala na niewielką korektę rozstawu zazwyczaj do 2 mm. Oznacza to, że jeśli felga ma rozstaw 5x112, a piasta 5x110, śruby pływające mogą pomóc w bezpiecznym montażu. Pamiętaj jednak, że jest to rozwiązanie na niewielkie różnice i nie zastąpi idealnego dopasowania.

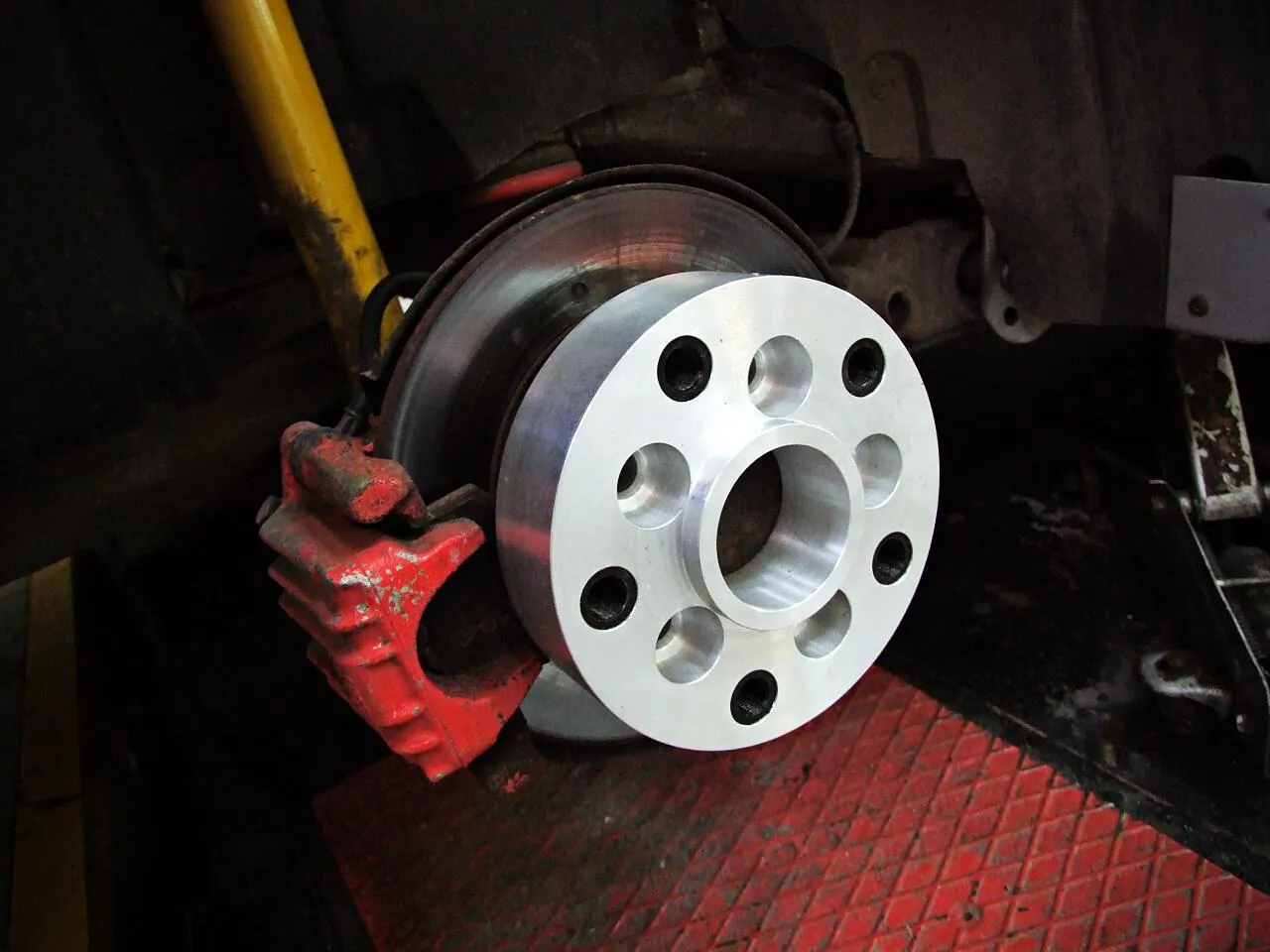

Dla bardziej wymagających użytkowników lub w przypadku nieco większych różnic (choć nadal mówimy o niewielkich odstępstwach), można zastosować dystanse zmieniające rozstaw śrub. Są to specjalne adaptery, które montuje się między piastą a felgą, zmieniając efektywny rozstaw. Jest to jednak rozwiązanie bardziej złożone, które wymaga profesjonalnego montażu i często wiąże się ze zmianą ET felgi, co należy mieć na uwadze.

Ważne parametry felgi poza rozstawem śrub

Rozstaw śrub to bez wątpienia podstawa, ale felga to nie tylko PCD. Aby koło idealnie pasowało do Twojego samochodu i zapewniało optymalne właściwości jezdne, musisz zwrócić uwagę na kilka innych, równie ważnych parametrów.

Kolejnym kluczowym parametrem jest ET, czyli odsadzenie (Einpresstiefe). Określa ono odległość płaszczyzny montażowej felgi od jej geometrycznego środka. Wartość ET wpływa na to, jak głęboko koło jest osadzone w nadkolu. Zbyt niskie ET może spowodować wystawanie koła poza obrys samochodu (co jest niezgodne z przepisami), a zbyt wysokie ocieranie o elementy zawieszenia lub nadkola. Prawidłowe ET jest niezbędne dla zachowania geometrii zawieszenia i bezpieczeństwa.

Gdzie znaleźć gotową informację o rozstawie śrub felgi?

Zanim przystąpisz do samodzielnego pomiaru, zawsze warto sprawdzić, czy informacja o rozstawie śrub nie jest już dostępna. Czasem producent ułatwia nam zadanie. Gdzie szukać?

Najczęściej informację o rozstawie śrub znajdziesz bezpośrednio na samej feldze. Szukaj jej na wewnętrznej stronie, w okolicy otworu centralnego, lub na jednym z ramion. Zazwyczaj jest to wybite lub odlane w metalu. Może być zapisane jako "PCD 5x112" lub po prostu "5x112". Czasem oznaczenia są słabo widoczne lub zatarte wtedy niestety konieczny jest precyzyjny pomiar manualny.

W dobie internetu mamy dostęp do ogromnej ilości danych. Wiele stron internetowych oferuje bazy danych rozstawów śrub dla konkretnych modeli samochodów. Wystarczy wpisać markę, model i rocznik pojazdu, aby uzyskać wiarygodne informacje. Zawsze warto też zajrzeć do instrukcji obsługi samochodu lub na oficjalne strony producentów, które podają szczegółowe specyfikacje techniczne.
