Filtr DPF: jak wygląda ta kluczowa część układu wydechowego i gdzie ją znaleźć?
- Filtr DPF to metalowa puszka w układzie wydechowym, najczęściej za turbosprężarką lub katalizatorem, identyfikowalna po czujnikach.
- Wewnątrz DPF kryje się ceramiczny wkład o strukturze plastra miodu, wykonany z kordierytu lub węglika krzemu.
- Nowy filtr jest jasnoszary, zapchany czarny od sadzy, a uszkodzony może mieć stopione lub pęknięte ścianki.
- FAP to "mokra" wersja DPF, wymagająca dodatku płynu katalitycznego, ale zewnętrznie podobna.
- Wizualna ocena DPF pomaga w diagnozie jego stanu i jest kluczowa dla prawidłowego działania silnika.
Jako Sylwester Pietrzak, od lat zajmujący się diagnostyką i serwisem samochodów, mogę śmiało powiedzieć, że filtr DPF to jeden z najbardziej dyskutowanych i często niezrozumianych elementów współczesnych silników Diesla. Jego rola jest jednak nie do przecenienia to on odpowiada za wyłapywanie szkodliwych cząstek stałych ze spalin, chroniąc nasze środowisko i umożliwiając pojazdom spełnianie rygorystycznych norm emisji.
Dlaczego Twój Diesel ma tę "puszkę" w wydechu? Krótkie wprowadzenie
Filtr DPF, czyli Diesel Particulate Filter, to nic innego jak specjalistyczne urządzenie montowane w układzie wydechowym każdego nowoczesnego samochodu z silnikiem Diesla. Jego głównym zadaniem jest wyłapywanie cząstek stałych, potocznie nazywanych sadzą, które powstają w procesie spalania oleju napędowego. Bez DPF-u, nasze diesle nie byłyby w stanie spełnić wyśrubowanych norm emisji spalin, takich jak Euro 5 czy Euro 6, co oznacza, że po prostu nie mogłyby poruszać się po drogach.
DPF, FAP, GPF czy to wszystko to samo?
Na rynku motoryzacyjnym często spotykamy się z różnymi akronimami, które mogą wprowadzać w błąd. Choć DPF i FAP pełnią tę samą funkcję, istnieją między nimi kluczowe różnice. DPF to technologia "sucha", która do regeneracji (wypalania sadzy) wykorzystuje wysoką temperaturę spalin. Z kolei FAP (fr. *filtre à particules*) to technologia "mokra", stosowana głównie w pojazdach grupy PSA (Peugeot, Citroën), która wymaga specjalnego dodatku do paliwa płynu katalitycznego, np. Eolys. Ten płyn obniża temperaturę zapłonu sadzy, ułatwiając jej wypalenie. Zewnętrznie oba filtry są bardzo podobne, jednak obecność dodatkowego zbiorniczka na płyn katalityczny w FAP jest wyraźną wskazówką. Warto też wspomnieć o GPF (Gasoline Particulate Filter), czyli filtrze cząstek stałych dla silników benzynowych, ale w kontekście diesli skupiamy się na DPF i FAP.
Jak wygląda filtr DPF z zewnątrz i gdzie go szukać?
Zidentyfikowanie filtra DPF z zewnątrz to pierwszy i często najprostszy krok do zrozumienia jego roli i ewentualnej diagnozy stanu. Pozwala to na szybkie zlokalizowanie tej części i przygotowanie się na dalsze działania, jeśli zajdzie taka potrzeba.
Kształt i materiał: Charakterystyczna metalowa puszka, której musisz szukać

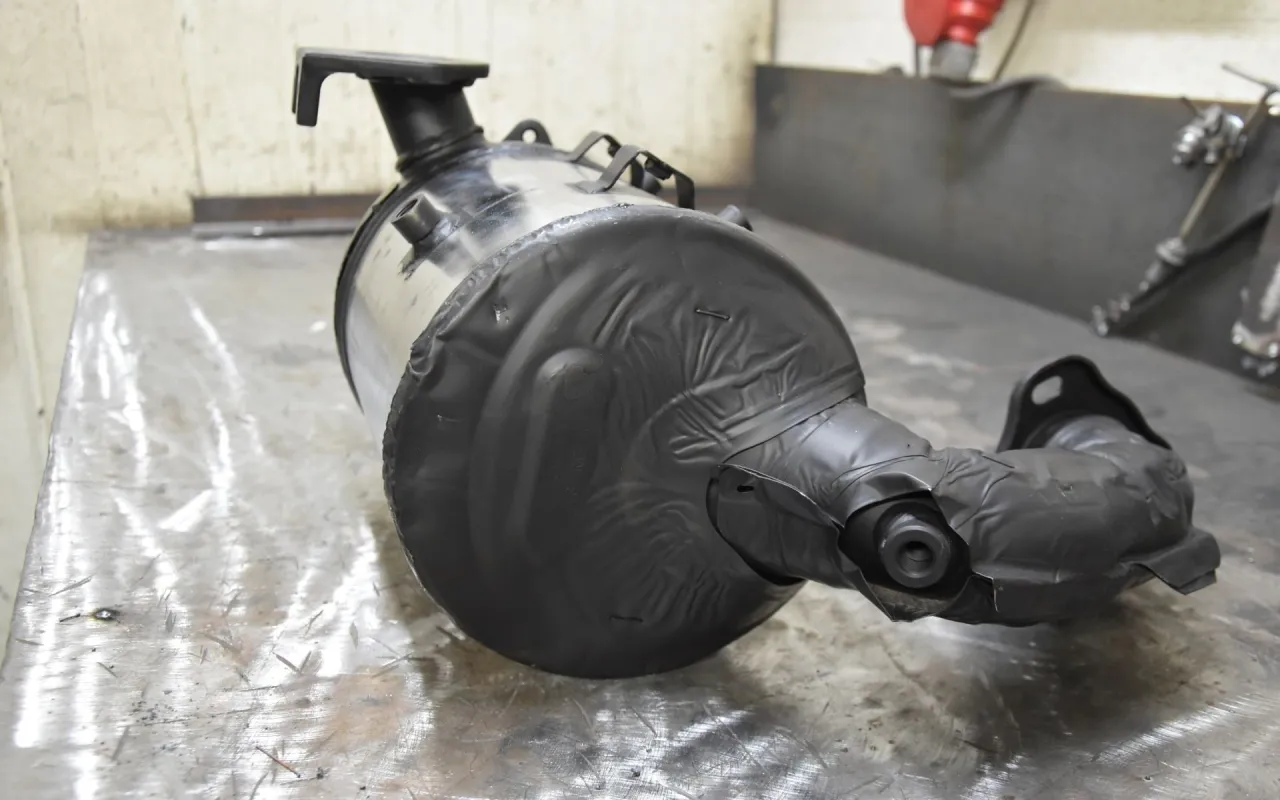

Zewnętrznie filtr DPF przypomina solidną, metalową puszkę, która jest integralną częścią układu wydechowego. Najczęściej ma kształt cylindryczny lub jest lekko spłaszczony, w zależności od modelu samochodu i dostępnej przestrzeni pod podwoziem. Jego obudowa jest zazwyczaj wykonana z wytrzymałej stali, co ma zapewnić odporność na wysokie temperatury i trudne warunki pracy. To właśnie ta charakterystyczna metalowa "puszka" jest pierwszym elementem, którego powinniśmy szukać, próbując zlokalizować DPF.
Gdzie dokładnie znajduje się filtr DPF w większości aut?
Lokalizacja filtra DPF nie jest przypadkowa jest on umieszczony w miejscu, gdzie spaliny są jeszcze bardzo gorące, co sprzyja procesom regeneracji. Najczęściej znajdziemy go tuż za turbosprężarką lub za katalizatorem, w przedniej części układu wydechowego, pod podwoziem pojazdu. Taka pozycja zapewnia optymalne warunki do efektywnego wyłapywania sadzy i jej późniejszego wypalania. W niektórych modelach może być połączony z katalizatorem w jedną obudowę, tworząc tzw. kat-DPF.
Te detale zdradzają jego obecność: szukaj czujników i przewodów
Nawet jeśli sama metalowa puszka nie jest dla Ciebie wystarczająco charakterystyczna, to pewne detale zewnętrzne pozwolą Ci jednoznacznie zidentyfikować DPF. Do jego obudowy podłączone są zazwyczaj czujniki ciśnienia (przed i za filtrem) oraz czujnik temperatury spalin. Te elementy są kluczowe dla prawidłowego monitorowania pracy filtra i inicjowania procesu regeneracji. Widząc metalową puszkę z kilkoma przewodami i czujnikami, możesz być niemal pewien, że masz do czynienia z filtrem cząstek stałych.
Co kryje się w środku DPF? Tajemnice ceramicznego wkładu
Zrozumienie, jak wygląda filtr DPF z zewnątrz, to dopiero początek. Prawdziwa inżynieria i sekret jego skuteczności kryją się w jego wnętrzu. Zapraszam Cię do zajrzenia do środka, aby poznać złożoną budowę i zasadę działania tej niezwykle ważnej części.
Struktura plastra miodu dlaczego DPF wygląda właśnie tak?

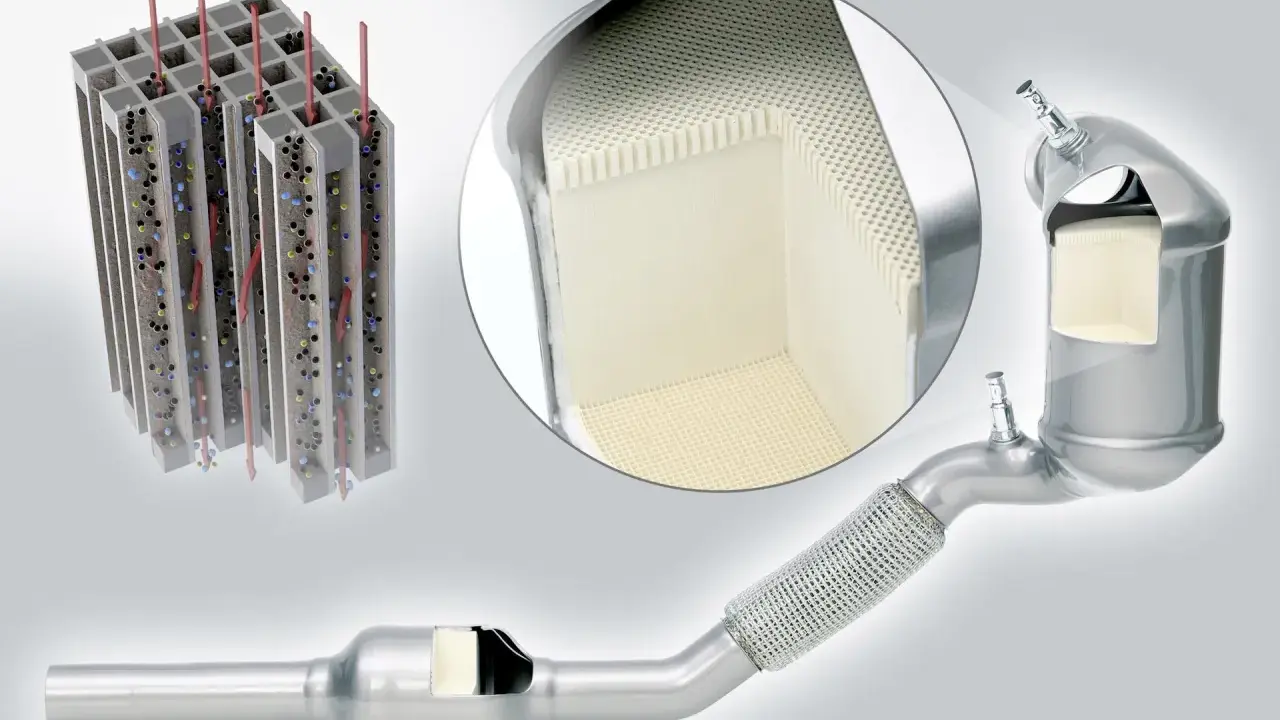

Wewnątrz metalowej obudowy DPF znajduje się serce filtra ceramiczny wkład, nazywany monolithem. Jego struktura przypomina plaster miodu, z tysiącami równoległych, mikroskopijnych kanalików. To właśnie ta misterna budowa jest kluczowa dla efektywności wyłapywania cząstek stałych. Każdy kanalik pełni określoną funkcję, tworząc skomplikowaną sieć, przez którą muszą przedostać się spaliny.
Mikroskopijna pułapka na sadzę: jak działają kanaliki wlotowe i wylotowe?

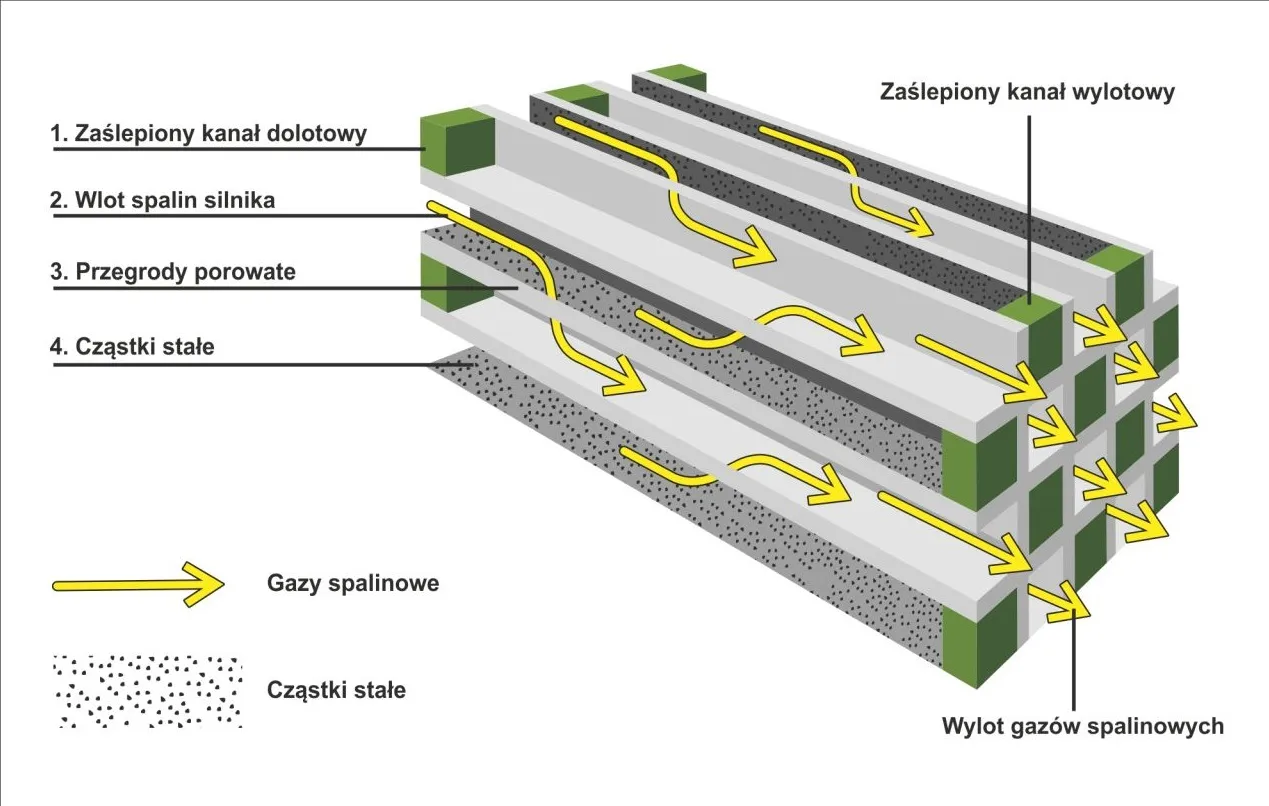

Mechanizm działania jest genialny w swojej prostocie. Kanaliki w ceramicznym wkładzie są naprzemiennie zaślepione jedne na wlocie, drugie na wylocie. Spaliny wpływają do otwartych kanalików wlotowych, ale nie mogą z nich bezpośrednio wylecieć. Zamiast tego, są zmuszone do przenikania przez porowate ścianki kanalików. To właśnie na tych porowatych ściankach osadza się sadza, tworząc mikroskopijną pułapkę. Oczyszczone z cząstek stałych spaliny opuszczają filtr przez sąsiednie, otwarte na wylocie kanaliki. Dzięki temu procesowi, DPF jest w stanie wyłapać nawet do 99% sadzy.
Z czego zrobiony jest wkład DPF? Od kordierytu po węglik krzemu
Materiał, z którego wykonany jest wkład DPF, musi sprostać ekstremalnym warunkom wysokim temperaturom i agresywnym spalinom. Najczęściej stosuje się kordieryt, który jest stosunkowo niedrogi i ma dobrą odporność termiczną. W droższych i bardziej wydajnych filtrach spotykamy węglik krzemu (SiC), który charakteryzuje się jeszcze wyższą odpornością na temperaturę i lepszą wytrzymałością mechaniczną. Rzadziej używany jest tytanian aluminium. Wybór materiału ma bezpośredni wpływ na żywotność i efektywność filtra.
Filtr DPF: jak rozpoznać jego stan wizualnie?
Po demontażu filtra DPF, jego wizualna ocena może dostarczyć nam wielu cennych informacji na temat jego stanu. To często pierwszy krok w diagnostyce, który pozwala ocenić, czy filtr wymaga regeneracji, czy też jest poważnie uszkodzony i kwalifikuje się do wymiany.
Jak wygląda fabrycznie nowy lub profesjonalnie zregenerowany DPF?

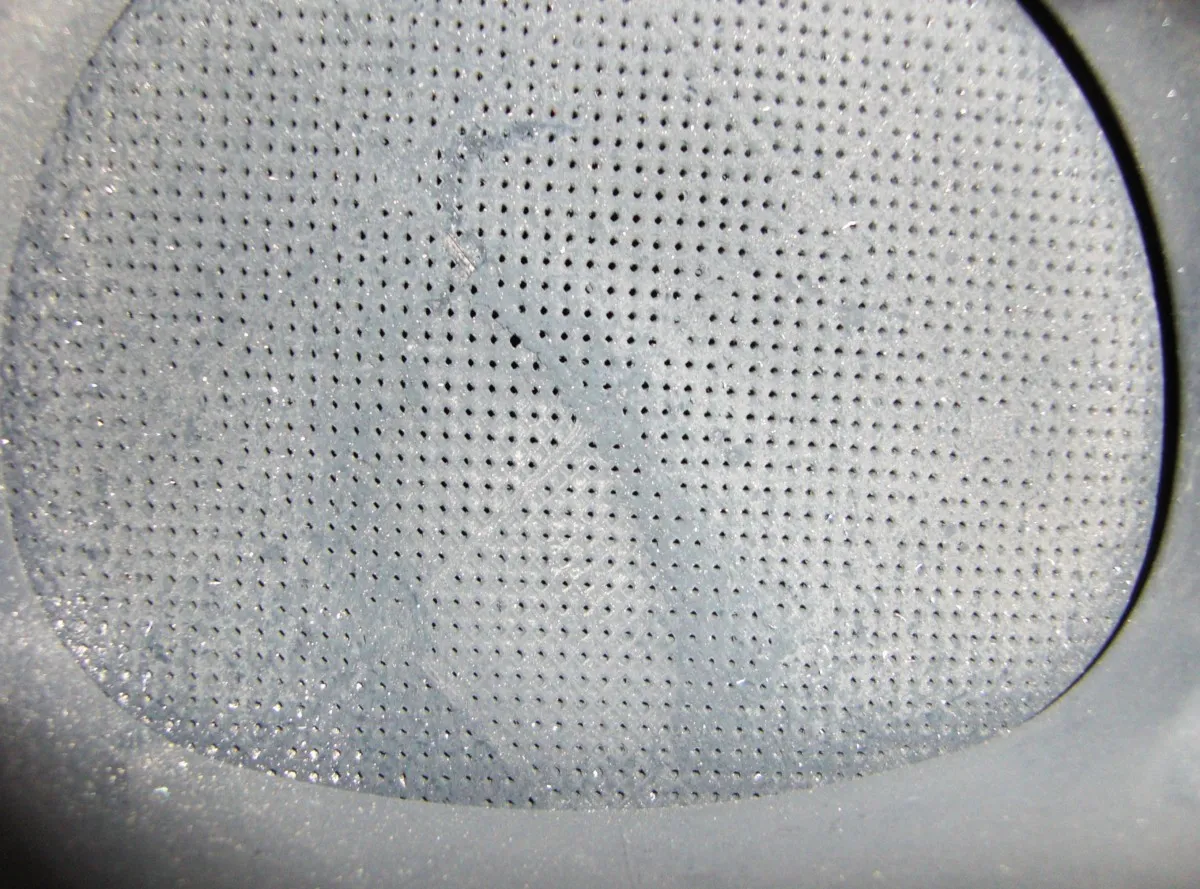

Kiedy patrzę na fabrycznie nowy lub profesjonalnie zregenerowany filtr DPF, zawsze widzę to samo: jasnoszary lub beżowy, czysty wkład ceramiczny. Brak jakichkolwiek osadów sadzy, drożne kanaliki to świadczy o jego pełnej sprawności i gotowości do pracy. Taki wygląd jest dowodem na to, że filtr jest w stanie efektywnie wyłapywać cząstki stałe i nie stawia oporu przepływowi spalin. Jest to idealny stan, do którego dążymy.
Czarna strona mocy: tak wygląda zapchany DPF od środka
Niestety, rzeczywistość często bywa inna. W miarę gromadzenia się sadzy, wlot filtra DPF zaczyna ciemnieć. Początkowo jest to lekka, szara warstwa, ale z czasem, gdy procesy regeneracji są nieskuteczne lub zbyt rzadkie, wkład staje się coraz bardziej czarny. Silnie zapchany DPF jest pokryty grubą, jednolitą warstwą czarnej sadzy, która dosłownie blokuje przepływ spalin. Taki widok to wyraźny sygnał, że filtr jest niedrożny i wymaga natychmiastowej interwencji czyszczenia lub wymiany. Nie można tego ignorować, ponieważ prowadzi to do poważnych problemów z silnikiem.
Czerwony alarm! Po czym poznać, że filtr jest pęknięty lub stopiony?
Najgorszy scenariusz to uszkodzenie mechaniczne wkładu DPF. W skrajnych przypadkach, na skutek ekstremalnie wysokiej temperatury (np. podczas nieudanych, zbyt intensywnych prób wypalania) lub uderzenia, wkład ceramiczny może ulec stopieniu, pęknięciu lub wykruszeniu. Widoczne są wtedy dziury, stopione fragmenty ceramiki, a nawet całkowicie zniszczone kanaliki. Taki filtr jest bezużyteczny i wymaga natychmiastowej wymiany. To czerwony alarm, który wskazuje na poważny problem, często wynikający z długotrwałego ignorowania sygnałów o zapchaniu DPF.
Dlaczego wygląd filtra DPF ma znaczenie dla jego działania?
Wizualny stan filtra DPF to nie tylko kwestia estetyki, ale przede wszystkim kluczowy wskaźnik jego efektywności i żywotności. To, jak wygląda wkład, bezpośrednio przekłada się na jego zdolność do oczyszczania spalin i prawidłowego funkcjonowania całego układu napędowego.
Dlaczego regularne wypalanie DPF jest kluczowe dla jego "zdrowego" wyglądu?
Regularne wypalanie, czyli regeneracja filtra DPF, jest absolutnie niezbędne do utrzymania jego "zdrowego" wyglądu i, co za tym idzie, prawidłowego działania. Proces ten polega na podniesieniu temperatury spalin do poziomu, który pozwala na spalenie nagromadzonej sadzy i przekształcenie jej w popiół. Dzięki temu kanaliki filtra odzyskują drożność, a jego wkład ponownie staje się jasnoszary lub beżowy. Zaniedbanie regeneracji prowadzi do nadmiernego gromadzenia się sadzy, co w konsekwencji objawia się czarnym, zapchanym filtrem i spadkiem wydajności silnika.
Mokry FAP vs. suchy DPF czy różnią się wyglądem zewnętrznym?
Jak już wspomniałem, z zewnątrz filtry DPF i FAP są do siebie bardzo podobne to metalowe puszki w układzie wydechowym. Jednak kluczową różnicą, która wpływa na ich obsługę i proces regeneracji, jest obecność dodatkowego zbiorniczka na płyn katalityczny w systemie FAP. To właśnie ten płyn, dozowany do paliwa, obniża temperaturę, w której sadza ulega spaleniu. Mimo zewnętrznego podobieństwa, system FAP wymaga regularnego uzupełniania płynu, co jest dodatkowym elementem serwisowym, którego nie znajdziemy w "suchych" DPF-ach. Zatem, choć wyglądają podobnie, ich wewnętrzna filozofia działania i wymagania serwisowe są różne.
Przeczytaj również: DPF w Opel Zafira B 1.9 CDTI 120KM: Nie zawsze! Jak sprawdzić?
Jak dbać o filtr cząstek stałych, by jak najdłużej wyglądał (i działał) jak nowy?
- Regularne, dłuższe trasy: Staraj się regularnie jeździć na dłuższych dystansach z umiarkowaną prędkością. To sprzyja osiągnięciu odpowiedniej temperatury spalin i inicjuje procesy regeneracji DPF, utrzymując go w czystości.
- Unikaj częstej jazdy na krótkich dystansach: Krótkie przejazdy, zwłaszcza w mieście, nie pozwalają silnikowi osiągnąć optymalnej temperatury pracy, co uniemożliwia skuteczne wypalanie sadzy. To najczęstsza przyczyna zapchania DPF.
- Profesjonalne metody regeneracji: Jeśli zauważysz objawy zapchania DPF, nie czekaj. Zamiast kosztownej wymiany, rozważ profesjonalne czyszczenie filtra. Współczesne metody regeneracji są bardzo skuteczne i potrafią przywrócić filtrowi niemal fabryczną drożność.
- Pamiętaj o płynie Eolys w FAP: Jeśli posiadasz system FAP, regularnie kontroluj poziom płynu katalitycznego i uzupełniaj go zgodnie z zaleceniami producenta. Jego brak uniemożliwi skuteczną regenerację.
- Nie usuwaj DPF: Pamiętaj, że usuwanie filtra DPF jest w Polsce nielegalne i grozi wysokimi mandatami, problemami podczas przeglądu technicznego, a także negatywnym wpływem na środowisko. To rozwiązanie krótkoterminowe, które w dłuższej perspektywie zawsze prowadzi do problemów.
